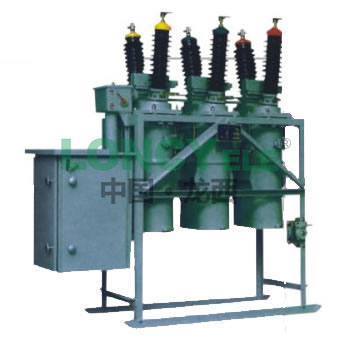

DW13高壓多油斷路器

產品詳情
返回

概述

DW13-35型高壓多油斷路器條例符合國家標準,用于35KV電力系統的保護.控制和系統間聯鎖.斷路器又分為不帶并聯電阻及帶并聯電阻兩種,兩者具有相同的技術參數和基本技能,帶并聯電阻斷路器還具有可靠的切合空載長線性能,用戶必須切合空載長線的場合,斷路器可用于較重的污穢地區和高原地區.

主要技術參數

項 目		單位	技術數據				備注
			DW13-35型		DW132-35 I型
額定電壓		KV	35（36）		35（36）		注 1
最高工作電壓主		KV	40.5(36)		40.5(36)		注 1
額定頻率		Hz	50		50
額定電流		A	1250		1600
額定短路開斷電流		KA	20		31.5
額定失步開斷電流		KA	5		8
額定短路關合電流(峰值)		KA	50		80
動穩定電流(峰值)		KA	50		80
動穩定電流		KA	20		31.5
額定熱穩定時間		S	4		4
出線端短路時的額定瞬態恢復電壓(峰值、滿容量開斷時)		KV	69.4		69.4
額定雷電沖擊耐受電壓(峰值)		KV	185		185
額定短時(1min)工頻耐受電壓		KV	80	95	80	95	注 2
合閘時間		S	≤0.35		≤0.35
分閘時間		S	≤0.07		≤0.07
全開斷時間		S	0.1		0.1		注 3
"合分"操作時的金屬短接時間		S	0.1		0.1
額定操作順序			分0.5S-合分-180S-合分
適用海拔高度	用作保護.控制	m	4000		4000
	用作聯絡	m	3000		3000
切空長線路長度		Km	50		50
瓷套爬電距離		cm	105		105
斷路器重量(帶機構.無油)		kg	1350		1930
油重		kg	370		550

1、IEC標準與國家標準的額定電壓規定值勤有差異。當按IE56標準提供產品是時，額定電壓及最高工作電壓取括號內數據。
2、斷路器實際的短時工頻耐用受電壓高于標準規定的80KV，工廠按95KV進行設計和試驗。
3、全開斷時間為短路開斷試驗后實測數據。

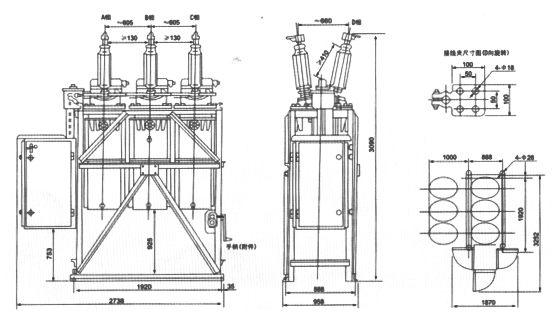

外型安裝尺寸
